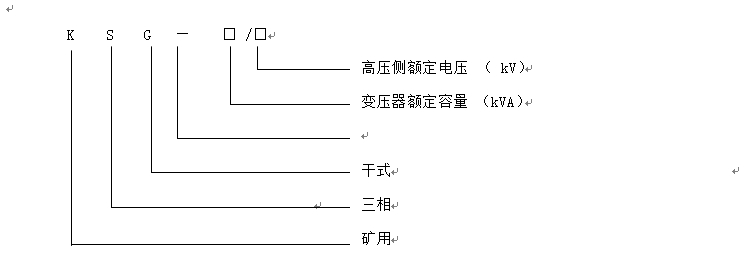

本說明書適用于型號為KSG-(100-1600)/10（6）礦用干式變壓器。

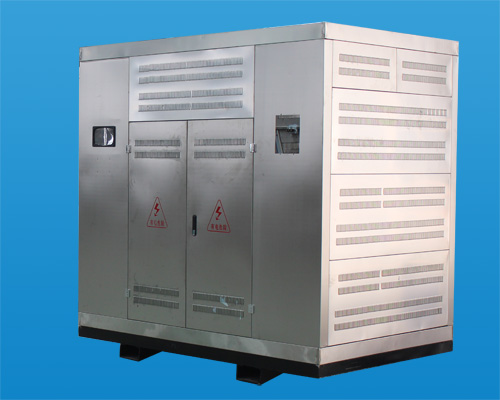

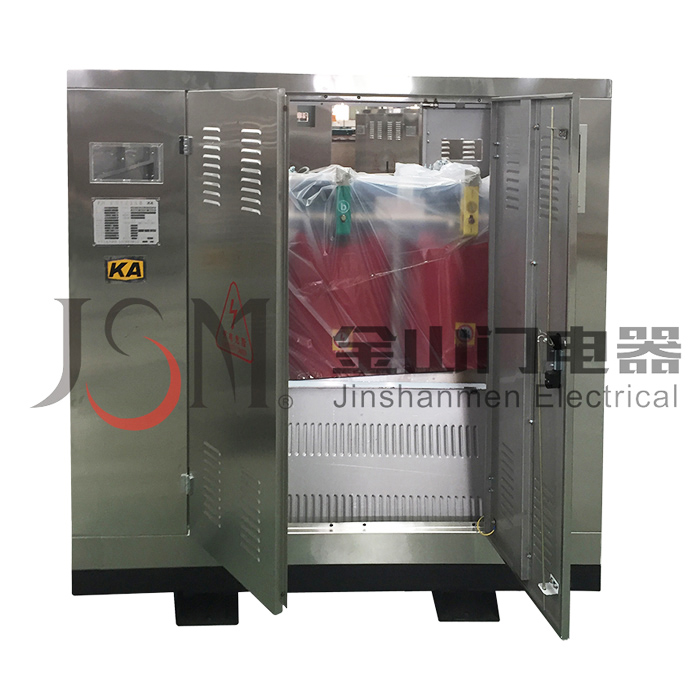

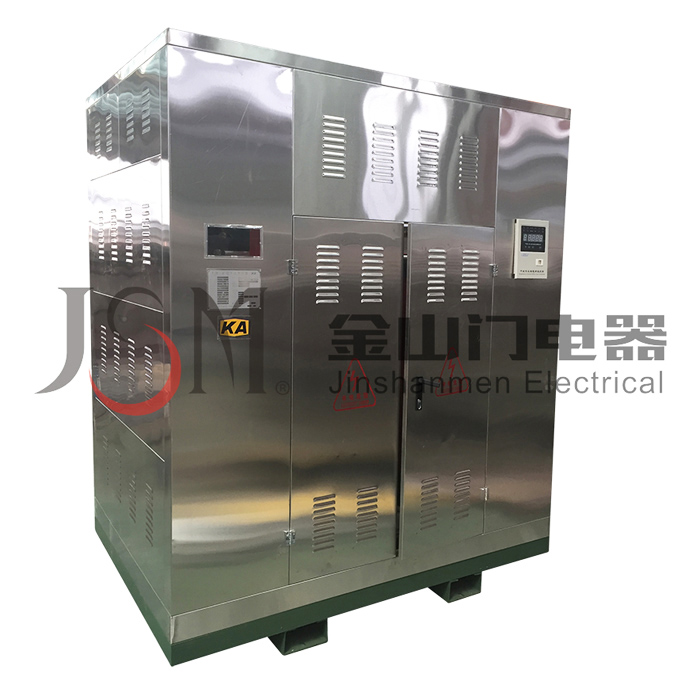

KSG-□/10（6）系列礦用干式變壓器是具有IP20防護等級外殼且可配高低壓開關聯合使用的礦用干式變壓器。
GB/T10228-2015 干式電力變壓器技術參數和要求
GB3836.1-2010 爆炸性氣體環境用電氣設備 第1部分:通用要求
GB3836.2-2010 爆炸性氣體環境用電氣設備 第2部分:隔爆型“d”
礦用一般型干式變壓器由單獨的干式變壓器、殼體部分組成一體，作為井下供、變電設備使用，即為礦用干式變壓器。
礦用干式變壓器的輸入電壓可適應額定電壓+5%至-5%的線路電壓。如果需要改變高壓輸入分接電壓時，在確認變壓器
不帶電的狀態下，打開箱體上的高壓接線盒蓋，按表4改變高壓分接板上的連接片位置。出廠時連接片一律在4-5，
礦用干式變壓器可以用改變聯結組別的方法變換輸出電壓，具體變換范圍按表1礦用干式變壓器技術參數。在確認變壓
器“不帶電”狀態下，打開變壓器低壓側箱蓋或手孔蓋，將低壓連接片按圖2示意圖聯結，即可得到相應的低壓輸出電壓。
10（6）kV級礦用干式變壓器（JB/T3955-2006標準）外形尺寸及重量見表5：
1.2變壓器室的保護等級應符合IP20防護等級的要求。應防止腐蝕性氣體和塵粒侵襲變壓器。
3.2 為了便于安裝和維護保養及值班巡視，變壓器和墻壁之間必須留有通道。
3.4 變壓器的安裝位置必須便于值班人員在安全位置觀察、測量儀表。
4.1變壓器室內應有足夠的通風設施，確保變壓器因損耗產生的熱量及時擴散出去。
4.2 冷卻空氣的要求，散發每千瓦損耗約需空氣流量3m3/min，按其變壓器損耗總值，確定通風量大小。
4.3 變壓器應安裝在離墻壁600mm以外的地方，以保證變壓器周圍空氣的流動及人身安全要求。
4.4 進風口和出風口的柵欄或百葉窗不得減少對流的有效截面，進出風口
(5) 一般情況下，變壓器無需用底腳螺栓安裝，但有防震要求時，則要求按外形尺寸預埋底腳螺栓安裝。
6.1 所有端子連接前，應熟悉試驗報告及銘牌上的連接圖，連接要正確。
6.2 電纜或母線排組成的連接線必須符合變壓器運行規程及電氣安裝規程的規定，選擇合適截面的電纜和母線排。
6.3 連接線不得在接線端子上產生過高的機械拉力和力矩。當電流大于1000安培時，母線和變壓器端子之間必須有一段軟聯結，以補償導體在熱脹冷縮時產生的應力。
6.4 必須保證帶電體之間及帶電體對地之間的最小絕緣距離，特別是電纜至高壓線圈之間的距離。
6.5 螺栓聯接必須保證足夠的接觸壓力，可使用蝶型墊圈或彈簧墊圈。
6.6 在接線之前，所有聯結螺栓和接線板必須清潔。所有連接需緊固可靠。
6.7 高壓線圈分接線引出端子，在連接時用力應均勻，嚴禁沖擊力和彎折力作用在端子上。
7.1 變壓器下部有一接地螺栓，必須接入保護接地系統。
7.2 保護接地系統的接地電阻值和接地線的截面必須符合電氣安裝規程。
8.1 由于產品配帶了信號溫度計，可實現故障、超溫的聲光報警以及超溫自動跳閘和自動通斷風機等功能。
（1）礦用干式變壓器在下井安裝前，首先根據井下電源的高低情況，參照本說明書表3，將變壓器高壓輸入分接端位置調整到合適的位置。
（2）礦用干式變壓器全電壓空載投入時，可能產生涌流（沖擊電流），涌流大小與線路電阻抗及合閘時電壓瞬時值有關，一般不大于高壓額定電流的5倍，涌流一般迅速衰減，有時候可能持續若干秒。
1.1 外觀，檢查變壓器線圈、高低壓引線及連接，有無損壞或松動。
1.6 檢查鐵心、線圈上面是否有異物，氣道是否有灰塵及異物。
1.7 運行前應用壓縮空氣將變壓器線圈、鐵心及氣道吹刷干凈。
使變壓器鐵心暫時脫離上夾件（測量結束后恢復原狀），用500V兆歐表測量（相對濕度≤85%）。
2.2 線圈絕緣電阻的測試（溫度10℃-40℃，相對濕度≤85%），用2500V兆歐表測量，繞組對地絕緣電阻：
2.6 對裝有溫控器的變壓器進行工頻耐壓試驗，試驗前應將溫控器上的所有探頭抽出。
3.3 空載三次合格后，便可帶負荷投入運行，所帶負荷應逐漸增加。
3.4 空載合閘時，由于勵磁涌流較大，要將過流和速斷保護定值配合好。
3.6 運行中變壓器發生異常聲響或超溫告警，應予重視并采取相應措施。
1 對變壓器進行維護時,應遵守安全規程，必須把變壓器與高低壓電網斷開。
2 變壓器的維護工作主要是除塵，尤其是除去氣道中間的灰塵污垢，以防礙冷卻的效果和降低絕緣性能。操作人員可按下列順序進行維護：
2.2 可用吸塵器、干燥的壓縮空氣進行除塵。絕緣子、端子板及其它絕緣零件的表面，應用干布擦凈。
2.4 按常規測量絕緣電阻，并記錄數值。
2.6 檢查電力線路的聯結是否緊固,避免因接頭松馳而引起導體過熱而發生事故。
3 用戶根據運行場所的污染程度，制定定期維護制度，及時清除變壓器上的積塵，防止因積塵過多引起的事故。
1礦用干式變壓器開箱時，應按說明書《隨機文件明細表》核對產品規格型號是否符合合同要求，隨機文件是否齊全。
4外觀檢查后，進行電氣性能驗收試驗，試驗結果應符合產品技術條件。
在未設有電氣聯鎖裝置的門上，設置“嚴禁帶電開蓋！”警告標志牌，使用者一定要按標示牌操作，嚴禁帶電開門，避免誤操作。
在安裝和使用過程中出現異常問題或技術咨詢，請與我公司售后服務部門聯系,聯系電話：0577-27880030。
